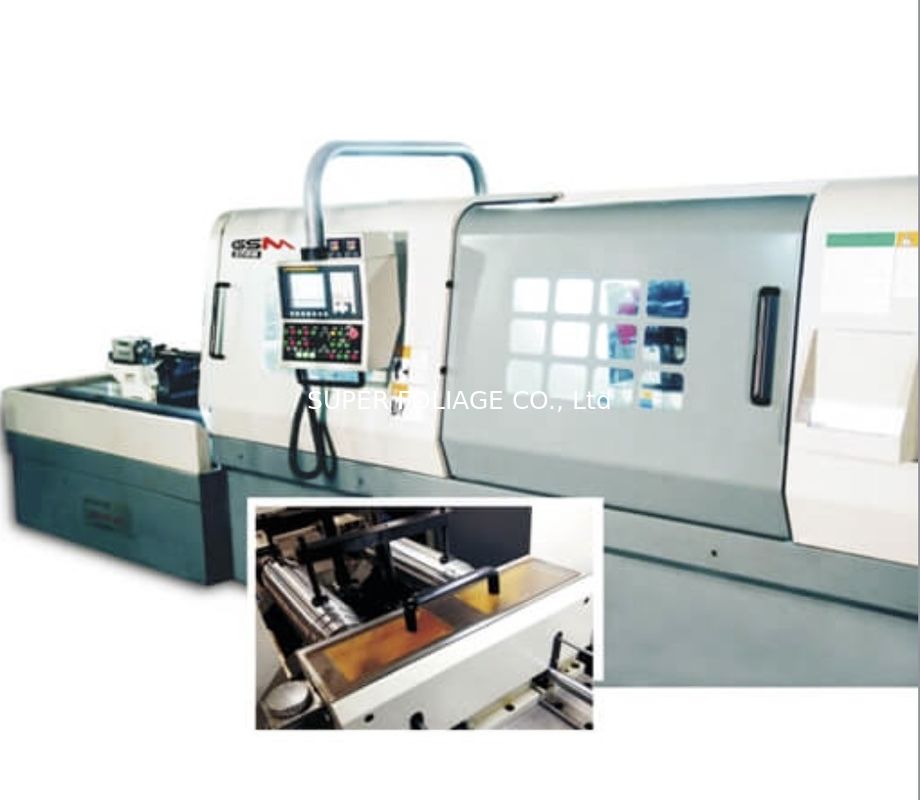

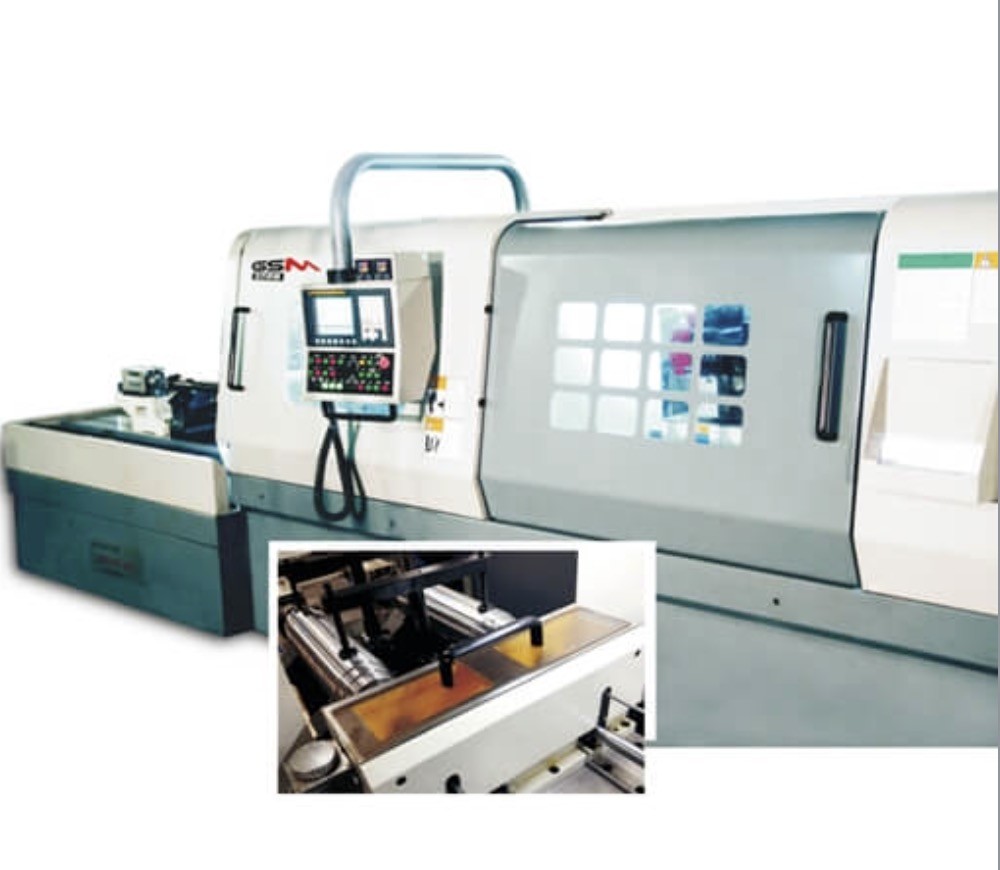

ZK2125×2C/1500 Macchina per la trivellazione laterale

ZK2125×2C/1500 macchina per la trivellazione a cannone con funzione di movimento laterale

Parametro principale

Capacità di trivellazione

1. Numero di mandrino:2PCS

2. Distanza tra il centro dello spinello: 350 mm

3. Intervallo di diametro di perforazione: φ5φ 25,0 mm

4. Superficie del banco: 1600*600 mm

5. Max. profondità di perforazione:1500mm

6. Intervallo di diametro del pezzo: ≤φ250 mm

7. Lunghezza massima del pezzo: 1500 mm

8. Distanza di movimento laterale del banco: 200 mm

Velocità di perforazione

1. Max. velocità di rotazione del trapano:5500 giri/min

2. Distanza di velocità di alimentazione: ≤ 1500 mm/min

3. Velocità di movimento rapida ≤ 2000 mm/min

Precisione della perforazione

1. Disponibilità: ≤1,0/1000 profondità di perforazione(rapporto lunghezza/diametro≤100)

2. Accuratezza delle dimensioni: IT7IT11

3. Roughness: Ra0.8️Ra3.2

Potenza della macchina

1. Potenza del motore del tronco della trivella: 7,5 kW

2. Potenza del motore della pompa dell'olio: 2×7,5 KW

3. Potenza del motore di alimentazione:10,8 KW

4- Sì.Potenza della macchina di raffreddamento a olio:3. 5 KW

5Potenza totale: 40KW

Sistema idraulico

1. Flusso massimo: 120 l/min

2. Pressione massima:12 MPa

3. Precisione del filtro:20 um

4- Sì.Capacità del serbatoio dell'olio: 1360 l

Dimensioni e peso di base

1. Superficie del terreno:(L*W*H)6000*2700*1800 mm

2. Distanza tra il centro del tronco della trivella e il terreno:1070 mm

3. Altezza dal centro del tronco della trivella e dalla rotaia guida:2420,0 mm

4. Peso del sistema idraulico:2.5 T

5. Peso del motore principale:7.5 T

Applicazione tipica:fori concentrici e fori eccentrici di parti di albero, perforazione profonda di parti di piastra.
