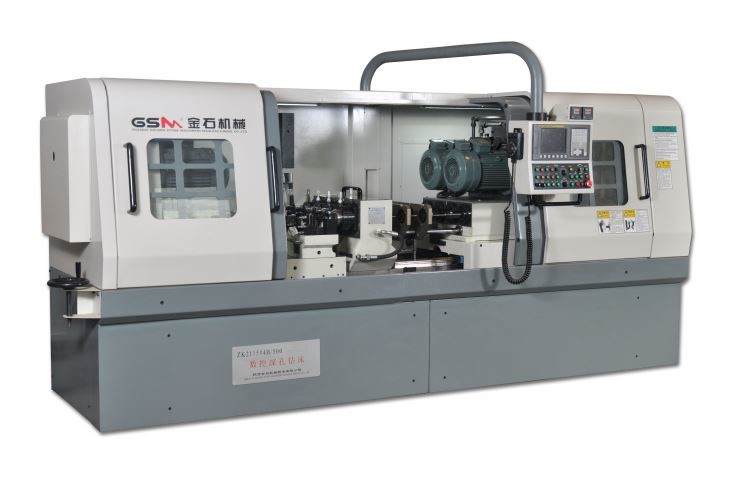

ZK2115X4/500 Macchina di trivellazione a quattro mandrini per l'industria automobilistica ad alta efficienza

Si tratta di una macchina per la perforazione di buchi profondi a quattro mandrini, utilizzata principalmente per la perforazione di buchi concentrici di grande volume di parti rotanti di albero di piccole e medie dimensioni.La progettazione di più fusi e posizioni di lavoro garantisce la perforazione simultanea di più pezzi da lavoroLa progettazione completa del metodo di fissaggio con struttura di supporto ausiliario rende la fissaggio veloce.

Parametro principale della macchina

Capacità di elaborazione

1Numero di fusi: 4 pezzi

2. diametro del foro di perforazione: 5 mm - 15 mm

3. profondità di perforazione: 500 mm

4. pezzo di lavoro: scatole ad alta pressione di tutti i tipi

5. lunghezza del pezzo da lavorare: 500 mm

Velocità di elaborazione

1. Velocità massima di rotazione del tronco della trivella: 5000 r/min

2. Velocità di rotazione del pezzo da lavorare: 0 fissaggio speciale

3- Intervallo di velocità di alimentazione: ≤ 1500 mm/min

4. Velocità di movimento rapida: ≤ 2000 mm/min

Precisione di lavorazione

1. Inclinazione del foro di perforazione: ≤ 1,0x1000 (lunghezza di perforazione) mm

2Precisione dimensionale: IT8

3. Rugosità: Ra0.8 Ra1.6 senza evidenti graffi di frammenti di ferro

Potenza della macchina

1Potenza del motore del furo: 2x5.5KW

2Potenza del motore della pompa dell'olio: 2x7.5KW

3Potenza del motore di alimentazione: 2,3 kW

4Potenza della macchina del liquido di raffreddamento a temperatura dell'olio: 4,05 kW

Sistema idraulico

1. Flusso massimo: 4x40L/Min

2Pressione massima: 10 MPa

3Precisione del filtro: 20 um

4Capacità di olio: 1360L

Dimensioni e peso di base

1. Superficie del terreno ((L*W*H): 4500*3000*1800 ((la profondità di perforazione si riferisce a 500 mm)

2Distanza tra il centro della trave e il pavimento: 1070 mm

3. altezza tra la trave e il binario: 297 mm

4Distanze tra i fusi: 140 mm

5Peso della macchina: 6,5 T

Immagine di lavorazione della parte della macchina

Parti tipiche:ferro di oliera ad alta pressione.Il dispositivo di serraggio del pezzo è appositamente progettato per la rotaia ad alta pressione.
