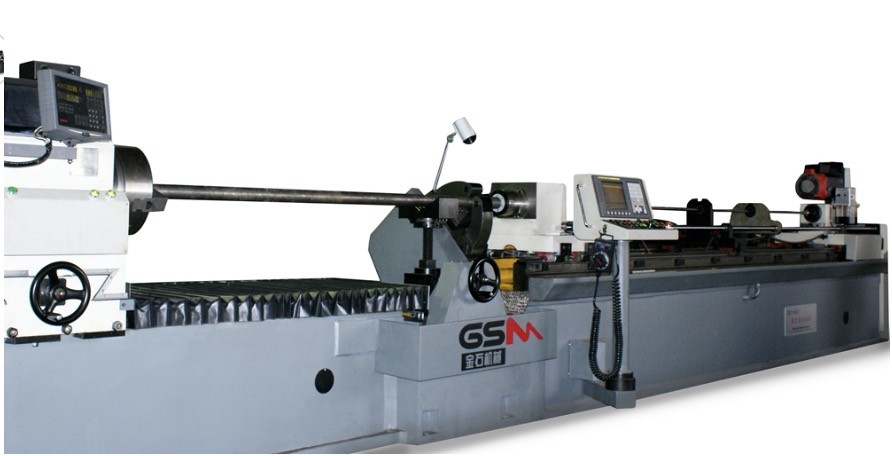

ZK2135E/2500 macchina per la trivellazione profonda con funzioni di rotazione e di indicizzazione CNC

ZK2135E/2500 macchina per la perforazione profonda con funzione di rotazione e di indicizzazione CNC del fuso principale del pezzo da lavoro

ZK2135E/2500 macchina per la perforazione di buchi profondiIl corpo ospitante è suddiviso nella parte sinistra come sistema di fissaggio del pezzo da lavorare e nella parte destra come sistema di alimentazione della trave.La faccia finale è accoppiato con le viti e perni. Il cerotto idraulico e il telaio centrale idraulico sono utilizzati per attaccare il pezzo da lavoro. Le parti di base della macchina sono HT300 a fusione precisa.

Caratteristiche

1. Metodo di lavorazione è introdotto perforazione a pistola (liquido di raffreddamento interno dell'olio e rimozione di schegge esterne)

2. Il sistema di controllo CNC è introdotto con il marchio FUNAC.

3. Fusoliera di perforazione️La frequenza di rotazione è regolata.

4. Il pezzo di lavoro è fissato con un manicomio idraulico e un telaio centrale.

5. La macchina è in grado di perforare buchi concentrici, eccentrici e di indicizzazione.

Parametro principale

Capacità di trivellazione

1. Numero di fusione:1 PCS

2. Intervallo di diametro di perforazione:φ5️φ35 mm

3. Max. profondità di perforazione:2500mm

4. Intervallo di diametro del pezzo:φ270 mm; φ500 mm

5. Max. Lunghezza del pezzo da lavoro:2500mm

6. Max. eccentrico: φ270 mm; φ500 mm

Velocità di perforazione

1. Max. Velocità di rotazione dello stelo della trivella:5500 giri/min

2.Intervallo di velocità di alimentazione:≤ 1500 mm/min

3.Velocità di movimento ≤ 2000 mm/min

Precisione della perforazione

1. Disponibilità:≤ 1,0/1000 profondità di perforazione(rapporto lunghezza/diametro≤100)

2. Accuratezza dimensionale:IT7️IT10

3. Roverezza:Ra0.8️Ra3.2

Potenza della macchina

1. Potenza del motore del trapano:5.5 KW

2. Potenza del motore rotativo e di indicizzazione del pezzo:2.2 KW

3. Motore pompa olio: 2x5.5

4. Potenza del motore di alimentazione:10,8 KW

5. Potenza della macchina di raffreddamento dell' olio:20,8 KW

6.Potenza totale:28KW

Sistema idraulico

1. Max. flusso: 110 L/Min

2. Max. pressione:12 MPa

3. Precisione del filtro:20 um

4- Sì.Capacità del serbatoio di olio:1360 L

Dimensioni e peso di base

1. Superficie del terreno:(L*W*H) 7800*3200*1500 mm

2. Distanza tra il centro del tronco della trivella e il terreno:1070 mm

3. Peso del sistema idraulico:2 T

4. Peso del motore principale:8T

Parti per la lavorazione delle macchine

Applicazione tipica:supporto idraulico, cilindro, fori concentrici e fori eccentrici delle parti dell'albero.
