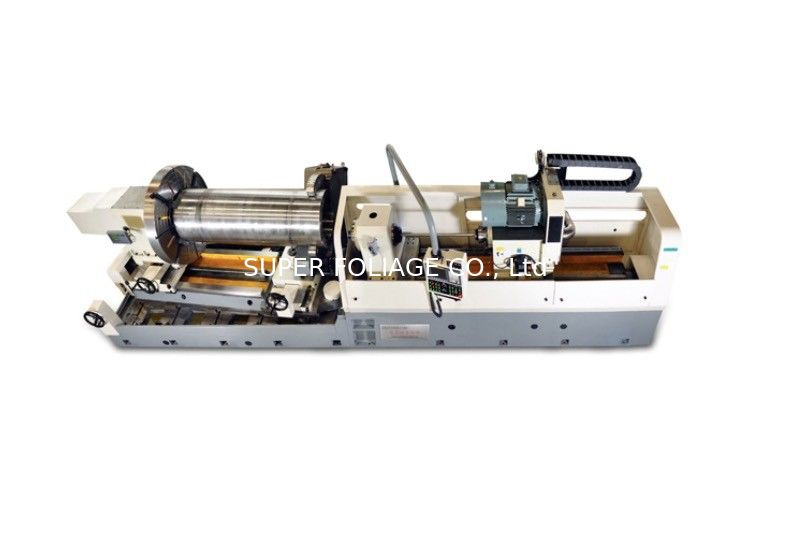

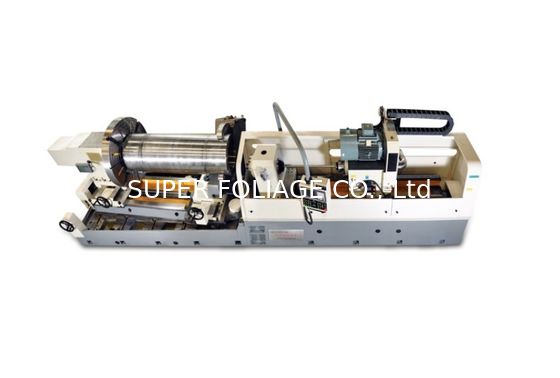

BTA macchina per la perforazione profonda ZK21150*D/1500

BTA macchina per la perforazione profonda ZK21150*D/1500

La lavorazione si effettua con la metodologia BTA (removal of internal chip) utilizzando un sistema CNC FANUC OI Mate TC.con una velocità di regolazione di frequenza variabile. Il mandrino del pezzo di lavoro è dotato di indicizzazione CNC e può essere bloccato durante le operazioni di perforazione.con una lunghezza massima di 20 mm o più, ma non superiore a 20 mm, facilitano la perforazione precisa di fori concentrici e di indicizzazione.

Capacità di trivellazione
1. Numero di mandrini: 1 PCS
2. Diametro di trivellazione: φ40·φ80 mm Diametro del buco riempito: φ150 mm
3. Max. profondità di perforazione: 1500 mm
4. Max. Distanza di lunghezza di fissaggio:2000 mm
5. Max. Diametro di chiusura della spina: φ1250 mm Diametro di chiusura del telaio centrale: φ100·320 mm; φ300·680 mm
6.Distanza di movimento della testa idraulica: 300 mm
7. Diametro indicato del foro: φ600 mm
Velocità di perforazione
1. Max. Velocità di rotazione dello stelo della trivella: 650 giri/min
2. Distanza di velocità di alimentazione: ≤ 200 mm/min
3. Velocità di movimento rapida ≤ 2000 mm/min
Precisione della perforazione
1- Inclinazione: ≤ 1,0/1000 (ratio lunghezza/diametro < 100)
2Accuratezza delle dimensioni: ≤ IT12
3. rugosità: ≤Ra3.2
4. Precisione di indicizzazione: ±1′
5. Precisione di rotazione: ±3′
Potenza della macchina
1Potenza del motore del tronco della trivella: 37 KW
2Potenza di raffreddamento dell'olio:3.5 KW
3. Motore pompa olio: 2×18.5 KW (gruppo doppia pompa)
4Potenza del motore di alimentazione:2.5 KW
5Potenza del servomotore: 2,5 kW
Sistema idraulico
1. Flusso massimo: 450 l/min
2Pressione massima: 5 MPa
3. Precisione del filtro:20 um
4.Capacità del serbatoio dell'olio: 2400 l
Dimensioni e peso di base
1- Superficie di terra: 7000×3500×2250 mm
2Distanza tra il centro del tronco della trivella e il terreno: 1600 mm
3Peso del motore principale: 16 T
4Peso del sistema idraulico: 3 T
