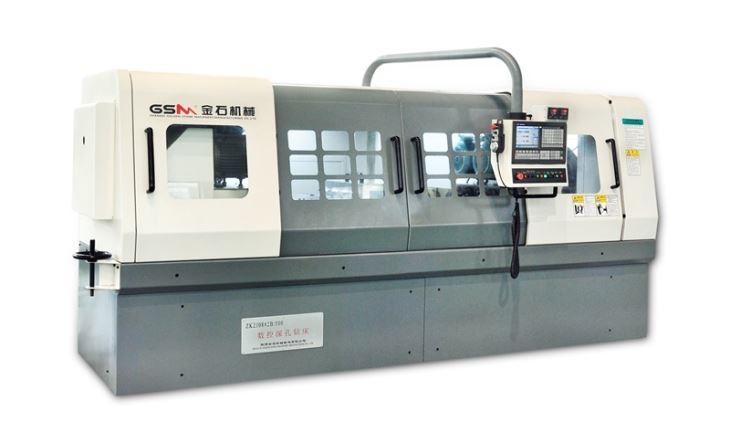

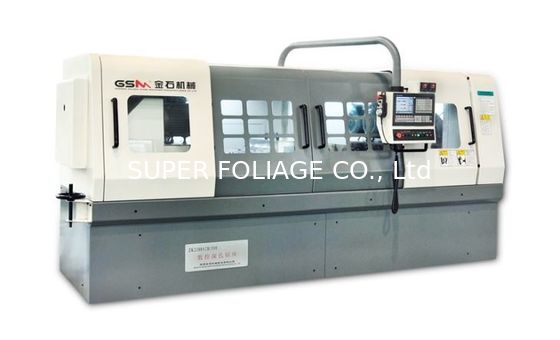

Trapano a fori profondi a doppio mandrino ZK2108×2B/500 per applicazioni di precisione nel settore medicale per piccoli diametri

Macchine per la trivellazione CNC ad alta precisione con caratteristiche avanzate

Caratteristiche

1. Il metodo di lavorazione è introdotto perforazione a pistola ((liquido di raffreddamento interno dell' olio e rimozione di schegge esterne);

2Controllo CNC, il sistema è introdotto FANUC marchio;

3La velocità di rotazione del fusibile di perforazione è regolata in base alla frequenza;

4.Il pezzo di lavoro viene posizionato automaticamente dal coperchio e fissato con una pinza.

Parametro principale

Capacità di trivellazione

1.N. di spindle:2 PCS

2.Diametro di trivellazione:φ1.5️φ8,0 mm

3.Max. Profondità di perforazione:500 mm

4.Diametro del pezzo:≤φ50 mm

5.Max. Lunghezza del pezzo:500 mm

Velocità di perforazione

1.Max. Velocità di rotazione dello stelo della trivella: 15000 giri/min

2.piezzo di lavoro rotante:500 giri/min

3.Velocità di alimentazione:≤ 1500 mm/min

4.Velocità di movimento veloce: ≤ 2000 mm/min

Precisione della perforazione

1.Sconoscienza:≤ 1,0/1000 profondità di perforazione(non rotanti del pezzo da lavoro)

≤ 0,5/1000 profondità di perforazione(con una lunghezza massima di 20 mm o più)

2. Precisione dimensionale:IT7️IT11

3- La rugosità.:Ra0.4️Ra1.6

Potenza della macchina

1. Potenza del motore di trivella:2×1,1 KW

2Potenza del motore rotativo del pezzo da lavorare: 2 × 1,1 kW

3Potenza del motore della pompa dell'olio:2×4,0 KW

4Potenza del motore di alimentazione:10,8 KW

5. Potenza della macchina di raffreddamento dell' olio:20,8 KW

Sistema idraulico

1.Max. Flusso: 2×20 L/Min

2.Max. Pressione:16 MPa

3. Precisione del filtro: 10 um

4- Sì.Capacità del serbatoio dell'olio: 960 l

Dimensioni e peso di base

1.Area di terra:(L*W*H) 4500*3000*1800 mm

2Distanza tra il centro del tronco della trivella e il terreno: 1070 mm

3.Altezza dal centro del tronco della trivella e dalla rotaia guida:2970,0 mm

4.Distanza tra spindeli:220 mm

5.Peso del motore principale:5.0 T

Parti per la lavorazione delle macchine

Applicazione tipica: corpo della valvola dell'ago, ugello, vite ossea, manica dell'ejetto.
