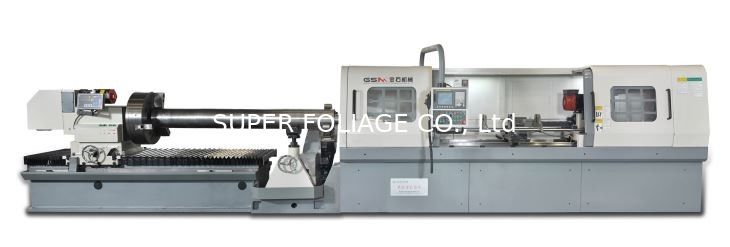

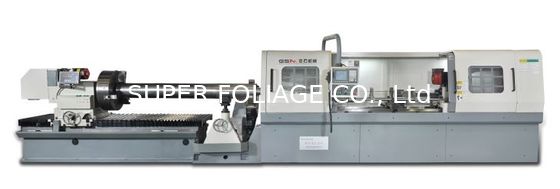

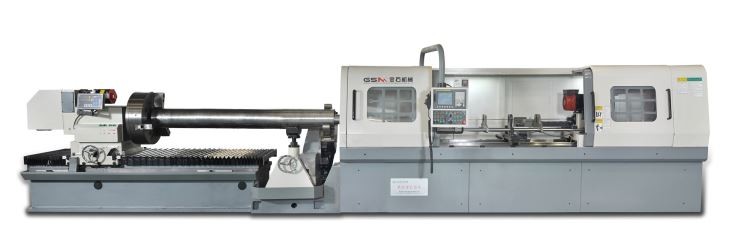

ZK2135E/2500 macchina per la perforazione profonda con mandrino di indicizzazione rotativo e CNC

ZK2135E/2500 macchina per la perforazione profonda con mandrino di indicizzazione rotativo e CNC

La macchina per la perforazione profonda ZK2135E/2500 dispone di funzionalità avanzate, tra cui tecnologia di perforazione a cannone con refrigerante interno e rimozione di trucioli esterni.È dotato di un sistema di controllo CNC del marchio FANUC e di uno spin di perforazione a rotazione regolato in frequenzaIl pezzo di lavoro è saldamente fissato con un cerniere idraulico e un telaio centrale, che consente alla macchina di eseguire operazioni di perforazione concentrica, eccentrica e di indicizzazione con elevata precisione.

Parametro principale

Capacità di trivellazione

1. Numero di fusione:1 PCS

2. Intervallo di diametro di perforazione:φ5️φ35 mm

3. Max. profondità di perforazione:2500mm

4. Intervallo di diametro del pezzo:φ270 mm; φ500 mm

5. Max. Lunghezza del pezzo da lavoro:2500mm

6. Max. eccentrico: φ270 mm; φ500 mm

Velocità di perforazione

1. Max. Velocità di rotazione dello stelo della trivella:5500 giri/min

2.Intervallo di velocità di alimentazione:≤ 1500 mm/min

3.Velocità di movimento ≤ 2000 mm/min

Precisione della perforazione

1. Disponibilità:≤ 1,0/1000 profondità di perforazione(rapporto lunghezza/diametro≤100)

2. Accuratezza dimensionale:IT7️IT10

3. Roverezza:Ra0.8️Ra3.2

Potenza della macchina

1. Potenza del motore del trapano:5.5 KW

2. Potenza del motore rotativo e di indicizzazione del pezzo:2.2 KW

3. Motore pompa olio: 2x5.5

4. Potenza del motore di alimentazione:10,8 KW

5. Potenza della macchina di raffreddamento dell' olio:20,8 KW

6.Potenza totale:28KW

Sistema idraulico

1. Max. flusso: 110 L/Min

2. Max. pressione:12 MPa

3. Precisione del filtro:20 um

4- Sì.Capacità del serbatoio di olio:1360 L

Dimensioni e peso di base

1. Superficie del terreno:(L*W*H) 7800*3200*1500 mm

2. Distanza tra il centro del tronco della trivella e il terreno:1070 mm

3. Peso del sistema idraulico:2 T

4. Peso del motore principale:8T
