ZK2115*4B-C/500 Motore a fusoliera speciale per perforazioni fino a 500 mm e 4 fusioni principali

L'albero motore speciale per la trivellazione ZK2115*4B-C/500

Applicazione:

Questa serie di macchine è ampiamente utilizzata per la lavorazione di parti di fori profondi e di fori profondi di precisione quali l'albero di sterzo, l'albero del rack, l'albero degli ingranaggi, l'albero a curvatura, ilper la fabbricazione di macchine per il trasporto di merci■ corpo di iniettore, valvola ad ago, cisterna di iniezione, ecc., dell'industria delle pompe e degli ugelli di olio; serbatoi di ossa di titanio e acciaio inossidabile dell'industria dell'attrezzatura medica; tutti i tipi di statori di macchine tessili;asse di ingresso e uscita del motore, piccole e medie parti dell'albero.

Visualizzazione:

La macchina della serie ZK2l è utilizzata principalmente per la trivellazione di fori concentrici a volume elevato di parti rotanti di piccole e medie dimensioni.Progettazione completa del metodo di fissaggio con strutture di supporto ausiliarioLa cintura di carico automatica o il braccio robotizzato sono opzionali a seconda delle esigenze di perforazione e delle caratteristiche del pezzo.

Intervallo di diametro del foro: p3-15 mm

Posizionamento ed illuminazione: sfera esterna delle parti o foro centrale.

Metodo di lavorazione: doppia rotazione

La profondità massima di perforazione: 500 mm

Numero di fusione principale: 4

Velocità massima del mandrino: 7000 giri/min

Il pezzo di lavorazione tipico:albero del motore del condizionatore d'aria per autoveicoli e altro pezzo di lavorazione a piccolo albero

Caratteristica del foro: foro concentrico

Dispositivo automatico: caricamento manuale dei lotti (prima) e scarico (prima) è dotato di 16 postazioni di lavoro automatiche alternate

Caratteristiche del modello:

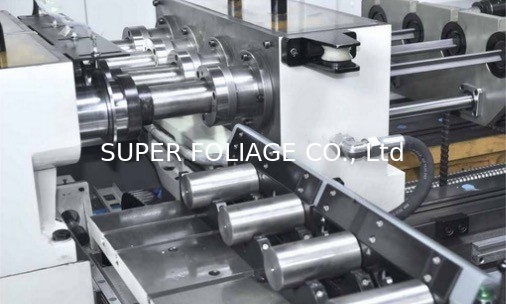

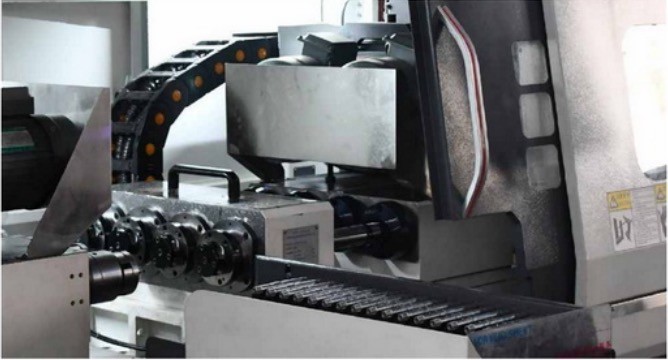

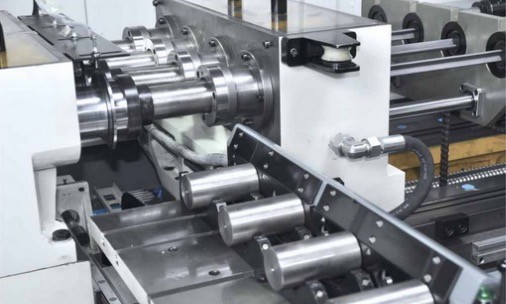

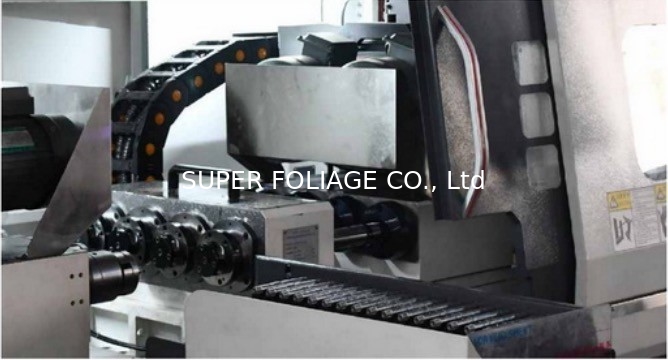

La tabella di alimentazione servo multi-stazione, dal punto di carico e scarico all'area di lavorazione, consente di realizzare l'alimentazione automatica,scarico e lavorazione del numero prestabilito di parti nel processo di lavorazioneAllo stesso tempo, poiché le parti del dispositivo di carico e scarico di questo tipo di macchina utensile si trovano al di fuori della copertura protettiva della macchina utensile, sono facili da usare e di elevata sicurezza.È inoltre molto conveniente raggiungere un livello più elevato di elaborazione automatica aggiungendo una varietà di dispositivi di automazione.
