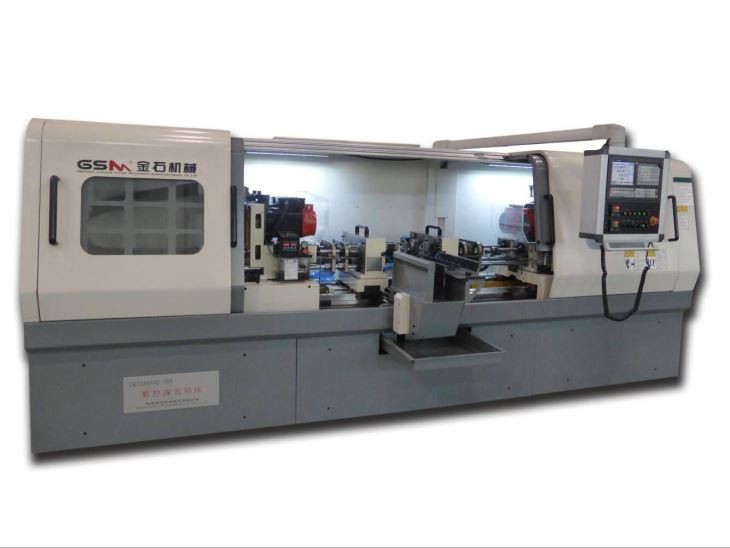

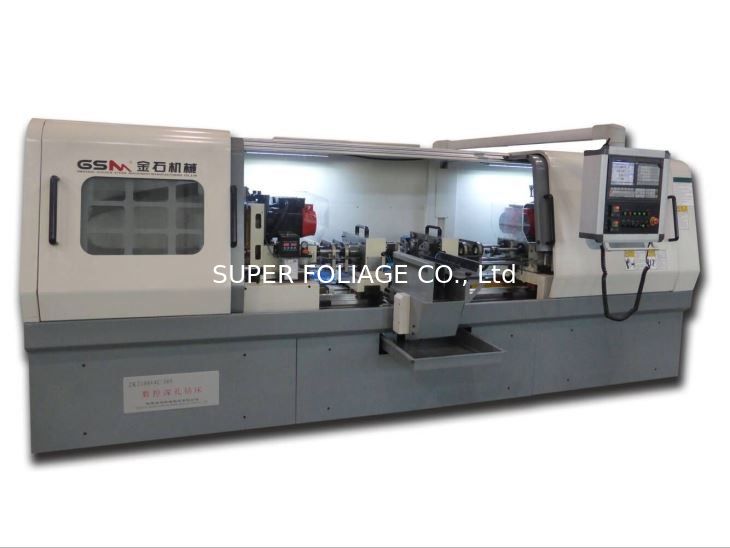

ZK2108X4C/300 macchina per la perforazione di buchi profondi a contra-roatry con buona precisione di ingresso

Per questa macchina di perforazione a quattro mandrini a pistola contro-rotante, si utilizza principalmente per perforare il piccolo diametro del foro da 1,5 mm a 8 mm, che perforano dai due lati per ottenere una maggiore precisione di ingresso.E può elaborare 22 pezzi alla volta., che migliorano notevolmente l'efficienza di lavorazione.

Parametro tecnico principale

Capacità di elaborazione

1.N. di fusione: 4 PCS ((ogni lato ha 2 fusioni)

2Diametro di perforazione: 1,5 mm-8 mm

3.Ponte di perforazione: 300 mm ((da un lato)

4.Diametro esterno del pezzo da lavorare: ≤φ8,0 mm

5. Lunghezza del pezzo: 110 mm-320 mm

6- Quantità di pezzo da lavoro sul rack: 22 pezzi

Velocità di elaborazione

1- Sì.Velocità massima di rotazione del tronco della trivellazione:15000r/min.

2- Sì.Velocità di rotazione del pezzo da lavorare: 0 giri/min.

3- Sì.Intervallo di velocità di alimentazione: ≤ 1500 mm/min.

4- Sì.Velocità di movimento rapida: ≤ 2000 mm/min.

5. velocità di movimento del rack: 2000 mm/min.

Precisione di lavorazione

1- Sì.Sbalzo del foro di perforazione: ≤1,0/1000 lunghezza di perforazione ((pezzo fisso, rapporto di trazione≤100)

2- Sì.Accuratezza delle dimensioni: IT8---IT11

3- Sì.Roughness del foro di perforazione: Ra0,4 Ra1.6

Potenza della macchina

1- Sì.Potenza del motore della trave: 2X2.2KW ((uno motore per 2 fusi)

2- Sì.Potenza della pompa dell'olio: 2X4.0KW ((una pompa dell'olio per due fusi)

3- Sì.Potenza del motore di alimentazione: 2X1,8 kW

4- Sì.Potenza della macchina di raffreddamento a temperatura dell'olio:2.87KW

Sistema idraulico

1- Sì.Flusso massimo 4X20 L/Min

2- Sì.Pressione massima: 16 MPa

3- Sì.Precisione del filtro: 10 um.

4- Sì.Capacità di olio: 960L

Dimensioni e peso di base

1- Sì.Superficie del terreno ((L*W*H): 4000*3000*1800

2- Sì.Distanza tra il centro del tronco della trivella e il terreno:1070 mm

3- Sì.Altezza dal centro del tronco della trivella al binario di guida: 297 mm

4Distanza tra i fusi: 220 mm

5.Peso della macchina: 6,5 t

Parti per la lavorazione delle macchine

Applicazione tipica: fori a gradino di manicotto dell'ejectore, albero a camme ecc. parti dell'albero.
