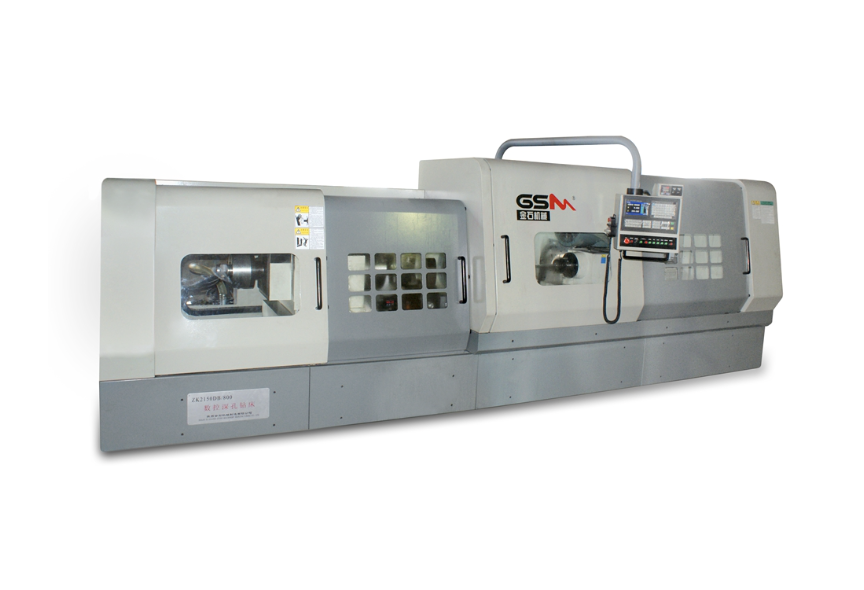

Perforatrice a foratura profonda BTA ZK2180*DB/1500

BTA macchina per la perforazione profonda ZK2180*DB/1500

Metodo di lavorazione: BTA, rimozione di chip interni Sistema CNC: FANUC OI Mate TC / GSK980TDC (opzionale) Stampo di trivellazione: rotazione e alimentazione, regolazione della velocità di frequenza Pezzo di lavoro Fuso: rotazione alla velocità nominale
Guida: azionamento idraulico
Attrezzatura: volante idraulico; telaio centrale idraulico

Capacità di trivellazione
1. Numero di mandrini: 1 PCS
2. Diametro di perforazione: φ40·φ80 mm
3. Max. profondità di perforazione: 1500 mm
4Diametro massimo del pezzo: φ320 mm; φ500 mm 5. Diametro di fissaggio del telaio centrale: φ270 mm; φ500 mm
6. lunghezza massima del pezzo da lavorare: 1500 mm
Velocità di perforazione
1Velocità di rotazione massima del cavo di trivellazione: 750 giri/minuto
2Velocità di rotazione del pezzo da lavorare: 31,5 giri/min
3. Distanza di velocità di alimentazione: ≤ 1500 mm/min
4. Velocità di movimento rapida ≤ 2000 mm/min
Precisione della perforazione
1- Squilibrio: ≤ 1,0/1000 (ratio lunghezza/diametro < 100)
2. Precisione dimensionale: IT8 IT11
3. rugosità: Ra1.6 Ra3.2
Potenza della macchina
1- Potenza del motore di trivellazione: 30 KW
2Potenza di rotazione del pezzo da lavorare: 3,0 kW
3Potenza di raffreddamento dell'olio:00,8 KW
4.Motore della pompa dell'olio: 15,0+11,0 kW (gruppo doppia pompa)
5Potenza del motore di alimentazione:3.5 KW 22 M.N.
6Potenza totale: 65KW
Sistema idraulico
1. Flusso massimo: 300 l/min
2Pressione massima: 5 MPa
3. Precisione del filtro:20 um
4.Capacità del serbatoio dell'olio: 1360 l
Dimensioni e peso di base
1- Superficie di terra: 6500×3000×1800 mm
2Distanza tra il centro del tronco e il terreno: 1070 mm
3Peso del motore principale: 7,5 t
4Peso del sistema idraulico: 2,5 T
