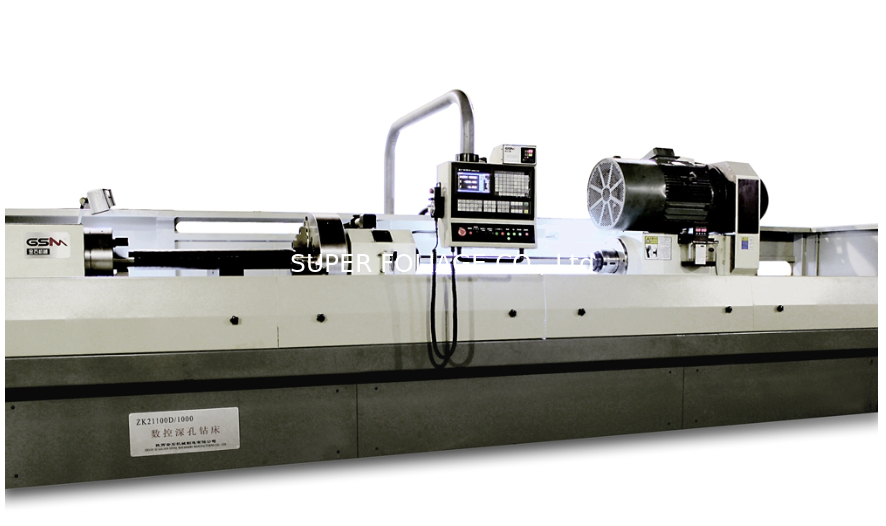

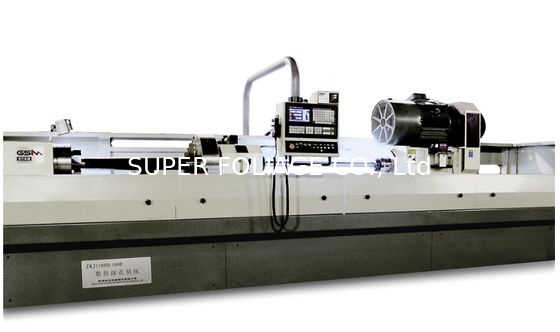

Perforatrice a foratura profonda BTA ZK21100*D/1000

Perforatrice a foratura profonda BTA ZK21100*D/1000

Metodo di lavorazione: BTA, rimozione interna del truciolo
Sistema CNC: FANUC OI Mate TC / GSK980TDC (Opzionale)
Albero di perforazione: rotante e avanzamento, regolazione della velocità di frequenza Pezzo: non rotante
Manicotto di guida: azionato idraulicamente
Serraggio: La parte sinistra del pezzo è serrata da un mandrino idraulico, la destra è serrata da un mandrino autocentrante manuale. Il serraggio è affidabile.

Capacità di foratura
1. Numero di mandrini: 1 PZ
2. Gamma diametro di foratura: φ40～φ100 mm
3. Profondità massima di foratura: 1000 mm; 1500 mm
4. Diametro massimo del pezzo: 250 mm; 320 mm 5. Gamma di lunghezza di serraggio: 1000 mm; 1500 mm Velocità di foratura
1. Velocità rotazionale massima dell'albero di perforazione: 750 giri/min
2. Gamma di velocità di avanzamento: ≤200 mm/min
3. Velocità di movimento rapido ≤1000 mm/min
Precisione di foratura
1. Inclinazione: ≤1.0/1000 (rapporto lunghezza/diametro <100)
2. Precisione dimensionale: IT8～IT11
3. Rugosità: Ra1.6～Ra3.2
Potenza della macchina
1. Potenza del motore dell'albero di perforazione: 37 KW
2. Potenza di raffreddamento ad olio: 0.8 KW
3. Motore della pompa dell'olio: 2×11 KW (gruppo doppia pompa) 4. Potenza del motore di avanzamento: 4.7 KW 30 M.N
5. Potenza totale: 70KW
Sistema idraulico
1. Portata massima: 320 L/Min
2. Pressione massima: 5 MPa
3. Precisione del filtro: 20 um
4．Capacità del serbatoio dell'olio: 1600 L
Dimensione e peso di base
1. Area a terra: 6500×3000×1800 mm
2. Distanza tra il centro dell'albero di perforazione e il suolo: 1070 mm
3. Peso del motore principale: 7.5 T
4. Peso del sistema idraulico: 2.5 T
